RBJ-II 型家用燃气报警器

	#FormatImgID_0#

一、产品特点：

　　RBJ-II 型 测量范围为 0～100%LEL 的独立式可燃气体探测器是依据国标《GB15322.2-2003 可燃气体探测器 第二部分：测量范围为 0～100%LEL 的点型可燃气体探测器》进行设计制造的。

　　RBJ-II 型 测量范围为 0～100%LEL 的点型可燃气体探测器，以下简称为探测器。

　　该探测器，采用了高品质气敏原件，结合先进电子技术及精良工艺而制成。

　　具有 LED 寿命指示;

　　浓度和故障报警指示采用不同颜色的高亮聚光 LED 指示;

　　性能高、低功耗、操作简单、维护方便等优点;

　　采用先进的传感器，性能稳定，灵敏度高;抗中毒性好，抗干扰能力强;

　　节能、损耗小。

　　本产品设计、制造、检定遵守以下国家标准、检定规程：

　　GB15322.2-2003 可燃气体探测器

　　第二部分：测量范围为0～100%LEL 的点型可燃气体探测器》

　　二、产品技术指标

检测原理		半导体式		检测气体	甲烷
误	差	±3%LEL		报 警 点	5%LEL
报警方式		声光报警		采样方式	自然扩散
工作电压		AC220V±15%		工作温度	0℃～55℃
湿	度	≤93%RH		贮存温度	-25℃～55℃
压力限制		86kPa～106kPa		使用环境	室内使用型
使用场所		家庭管道天然气的泄露检测
输出接点		12V 脉冲常开输出（打阀）/ AC220V 排风（选配）



　　

三、产品结构

　　指示灯：

　　电源指示：接通电源后，绿色指示灯频闪，传感器进入预热状态，300s 后，指示灯常亮，进入监控状态。

　　浓度指示：气体浓度超过报警点时，红色指示灯常亮、蜂鸣器响，当环境中气体浓度低于报警点时，报警状态复位。

　　故障指示：如果发现黄色故障指示灯亮，说明探测器出现故障，此时不再具有检测报警功能，请与经销商或厂家联系。

　　寿命指示：探测器的使用寿命为 4 年。产品累计通电时间至 4年时寿命指示灯亮。

　　四、产品安装

　　4-1 安装位置：

　　探测器的安装位置应根据所使用的燃气及燃气灶具的位置等实际情况分析决定，但应遵循以下原则：

　　探测器与燃气使用器具应位于同一房间;

　　安装在距离燃气灶水平距离 2 米以外 4 米以内;

　　安装于距离天花板的垂直距离为 30~50cm 处;

　　如果房间内有障碍物，探测器要和潜在泄漏源位于隔离物的同一侧;

　　请不要安装在以下位置：

　　直接受燃烧器具等产生的排气、蒸汽、油烟影响的场所;

　　在橱柜里或其下面;

　　潮湿或湿润的区域;

　　热水房及夜间断电的场所;

　　温度在 0℃以下或 55℃以上的地方或室外;

　　靠近门窗或任何可能受气流影响地方，如排风扇或气孔;

　　污垢或尘土可能聚积堵塞探测器并阻止它工作的场所;

　　4-2 探测器的安装：

　　请在墙壁适宜的位置上打一个Φ6 的固定孔，将胀塞插入孔中，将木螺丝旋入胀塞中，然后将探测器背面的凹槽对准木螺丝， 向下压入固定。

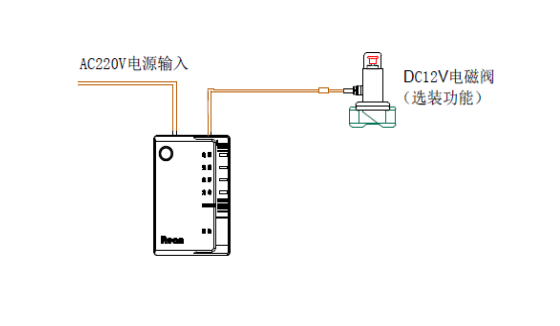

　　4-3 电磁阀的安装：

　　将电磁阀按进气的标志方向正确安装于进户管道总阀后，燃气计量表前，探测器固定牢固后接通电源，并将控制线与电磁阀正确连接。

　　五、产品使用：

　　按照“产品安装”中的要求，将探测器安装固定好。将探测器接通 AC220V 电源，绿色电源指示频闪，此时无检测功能，300s 预热结束后，绿色指示灯常亮，探测器进入正常监控状态。

　　当环境中的被检测气体浓度达到报警点时，探测器进入报警状态，红色指示灯常亮，同时蜂鸣器鸣响，并驱动继电器或电磁阀动作。

　　当探测器报警时，请立即切断气源，打开窗户通风，严禁开、关任何电器，并速请燃气专业人员前来排除泄漏故障。

　　在通风措施实施后，环境中被检测气体浓度下降，当浓度低于报警点以下时，报警状态复位，探测器恢复正常监控。

　　监控状态下，按下“自检”按键，可检测探测器的蜂鸣器和指示灯是否正常工作。
